浮船泵站
—
水利工程泵與閥 - 泵產品
產品概述

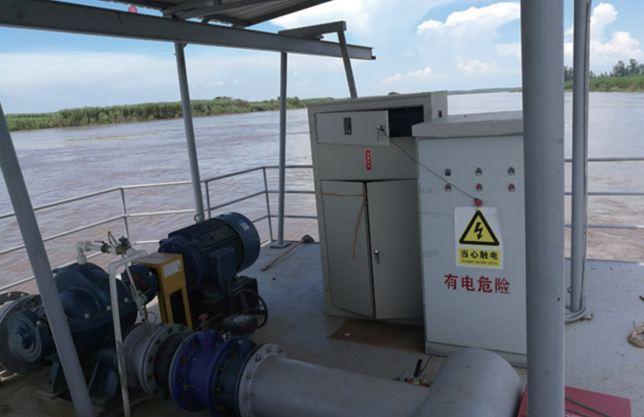

本公司浮船是按照《鋼質內河船舶入級與建造規范》設計，生產的新一代高效節能泵組。可輸送清水或含有細小顆 粒的污水。囤船為單甲板單底橫滑架式電焊泵船，分單艙式、多艙式。水泵根據實際工況進行選用設計。該囤船泵 站帶有自動灌水系統、自動抽真空系統，另帶救生消防設施，還具有船艙進水自動報警并自動排水功能。該型囤船 泵站適用于江河湖泊采水，尾砂礦排水，各類環境移動排水等。船上裝有應急發電機組(由用戶選配)，產品性能參 數都是定制，用戶必須提供船離岸的距離，流量，高度(揚程)，船上的設施，岸上到船的通路，是否遠程控制等，我 司才能預估價格。
2、結構組成及工作原理
浮船式取水泵系統主要組成：泵船、取水泵組、配電及控制設備、輸水管路閥門和棧橋等。
3、取水泵船系統主要組成功能介紹
1、泵船功能區及尺寸
泵船功能區域分為艏尾錨固區域、取水泵運行艙區域、艙底壓載區域、配電
及控制設備區域、檢修轉運區域。值班生活設置在岸上。
泵船尺寸參數 | |
泵船總體尺寸 | 總長 22m*總寬 9m*總高 6.5m(型深 1.5m) |
泵艙總體尺寸 | 總長 11m*總寬 5m*總高 5m |
檢修區總體尺寸 | 總長2.5m*總寬5m*總高5m |
配電及電控區域總體尺寸 | 總長8m*總寬6.6m*總高5m |
船艏、尾區域總體尺寸 | 總長2.4m*總寬9m |
2、取水泵
(1) 單泵流量700m3/h，揚程100m，設計點效率84.2%，泵型號300LB-33.5X3 單泵功率315KW。
(2) 取水泵泵型分別比選了臥式泵、立式長軸泵。通過比選以上泵型安全可靠性、故障率、運行管理、維修維護、抗 傾斜能力等泵站綜合指標，立式長軸泵綜合性能高于臥式中開泵型，可推薦作為本工程取水泵使用。
(3) 取水泵布置間距根據《美國水力協會標準》，泵取水流量700m3/h時，最小間距為1.2m，結合泵船整體布置，取 水泵間距留取一定安全余量，取2m。
3、取水泵組滿載排水量約200噸。
4、關鍵點及保障措施
浮船通過穩性分析防止泵組啟動、停止引起傾斜，取水泵組啟停通過 PLC進行智能控制。立式取水泵抗傾斜能力
強，在傾斜情況下可長期穩定運行，已大量應用于海上石油鉆井平臺。
5、與傳統臥式泵組比較
型式 項目 | 智能浮式泵站 (立式泵組) | 傳統浮式泵站 (臥式泵組) |
泵型式 | 立式安裝，設計緊湊，占用場地小 | 臥式安裝，占用場地大，泵船較長 |
穩定性 | 立式泵運行振動小，對泵船硬沖擊小，泵船使 用壽命長，噪聲非常低;立式安裝軸向力與軸 安裝方向一致，運行時泵船不會產生傾斜 |
臥式泵運行振動大,影響泵船使用壽命。噪音 較大，影響工作環境 |
效率 | 采用高效水力模型和高效電機，高效區寬 | 采用普通異步電機，高效區窄。 |
結構 | 無進口管路、底閥、真空裝置等，免抽真空啟 動，可靠性高。 | 需灌引水或需配置抽真空裝置,結構復雜,可 靠性相對低,故障點多，影響設備正常運行， 影響供水量 |
汽蝕 | 無汽蝕 | 存在汽蝕風險，葉輪易損壞，取水量降低 |
安裝 | 對中方便 | 對中需要專業人員操作 |
啟動性能 | 可立即啟動取水，運行效率高 | 需抽真空，啟動準備時間長。 |
通風散熱性能 | 電機立式安裝，通風散熱性能好 | 電機臥式安裝在泵艙甲板,通風條件差，不易 散熱。 |
智能化 | 智能控制，遠程監控 |
6、取水泵組特點
1、智能控制，遠程監控；
2、泵組立式安裝，場地占用面積小；
3、泵組振動小、噪聲低，運行平穩；
4、泵組效率高；
5、無進口管路、底閥、真空裝置等，免抽真空啟動，無故障運行周期長，可靠性高。
7、取水泵參數
本項目浮船泵站設計四臺立式長軸取水泵，3運1備，單泵流量700m3/h，揚程100m，設計點效率84.2%，單機功率 315KW。其中1臺采用變頻控制，3臺工頻運行，取水參數調節。
流量(m3/h) |
揚程(m) |
轉追(r/min) | 功率P(KW) |
效率% | |
軸功率 | 配套功率 | ||||
560 | 108 | 206 |
315 | 80 | |
700 | 100 | 226 | 84.2 | ||
840 | 90 | 267 | 77 |
8、浮船泵站配置類型
