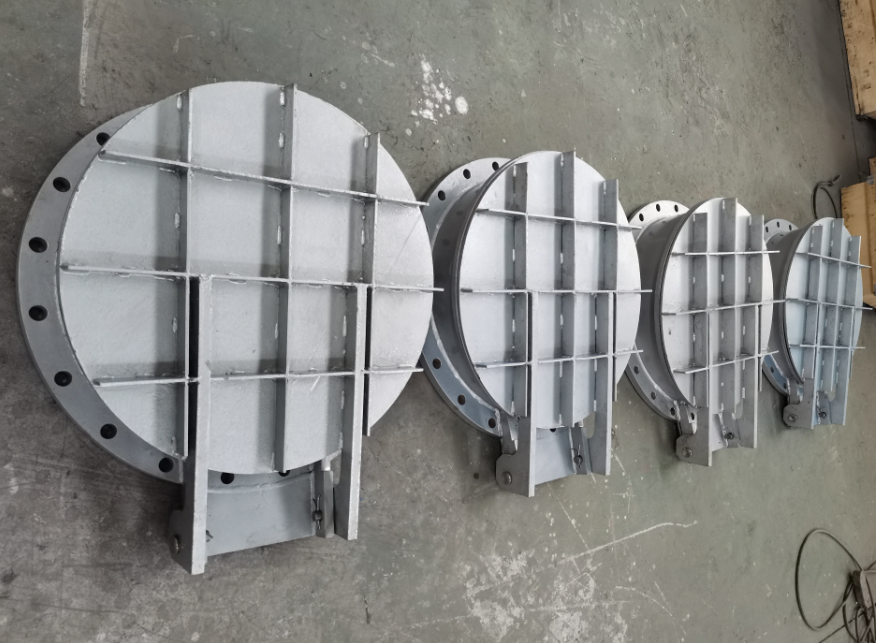

閘門拍門
—
水庫大壩產品 - 閘門
適用于上開,?[
時無空間的場：.?:

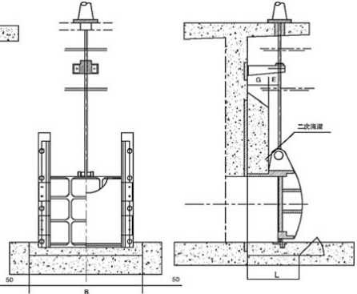

平底式（代號P）
適用于泥砂量較大，特別有塊狀 物容易在閘門前造成堵塞的場合，僅 限于方閘門
自撐式（代號Z）LJ
合，只適用于單
向閘門的安裝
無需指定啟閉機的型號， 僅需注明手動或電動即可，適 用于渠道安裝上部無密封要求 或上部無法設定啟閉機平臺的 場合，僅限于方閘門
軸導架預埋鋼板尺寸
尺/格 | 。200~ 4> 1200 □300-D1000 | <t> 1200- <|> 2200 □ 1200-D2200 | > 4>2200 □2400~口3500 |
a xbx 6 | 300 x 200 x 5 12 | 400 x 300 x 6 15 | 500 x 300 x 5 15 |
啟門力：F啟=n?（F+W,+W2 ）
閉門力：F護n?（F-W,+W2） 式中：
Wl門體自重（T）
W2-絲桿自重（T）
n-系數1.1-1.3,閘門不經常操作時，取大值，反之取 小值；
F-水壓產生的阻力
F=s ? M ? n ? y （ kgf）
y -水的比重 1.0 x 103kg/m3
S_閘門板面積（m2）
方閘門：s=a ? b
a-閘門寬（m ）
b-閘門高（m ）
圓閘門為：S=ir ? D2/4
D-閘門通徑（m ）
M-閘孔中心至最高水位高度
卩-密封面的摩擦系數，一般取0.3。

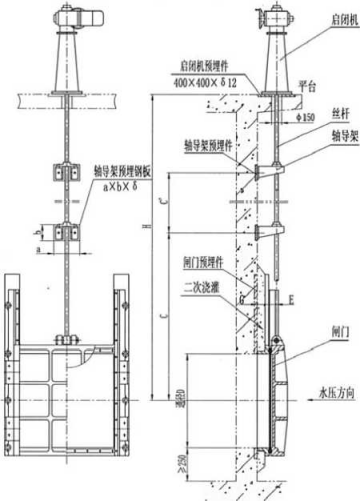

軸導架布置說明
軸套架的安裝必須以閘門能全開為原則，C與C'應符合 下列要求：
1.5D+300wCw60d
D+500wC'M60d
其中：
‘6-圓閘門通徑或方閘門洞口高度（mm ）
d-絲桿直徑（mm ）
MSFZ型方閘門規格與外形尺寸表
通徑D | z | D1 | G | E | L | Lo | M, | M? | M3 | |
□300 | 100 | □365 | 50 | 60 | 416 | 280 | 456 | 220 | 480 | 205 |
□400 | 100 | □465 | 50 | 60 | 516 | 35 0 | 556 | 290 | 630 | 255 |
□500 | 110 | □565 | 50 | 65 | 616 | 45 0 | 656 | 340 | 750 | 310 |
□600 | 125 | □680 | 70 | 75 | 750 | 300 | 79。 | 380 | 800 | 350 |
□700 | 125 | □780 | 70 | 75 | 850 | 350 | 890 | 440 | 850 | 410 |
□800 | 130 | □880 | 80 | 83 | 960 | 400 | 1010 | 505 | 1200 | 505 |
□900 | 130 | □980 | 80 | 83 | 1060 | 450 | 1110 | 555 | 1050 | 550 |
□1000 | 145 | □ 1080 | 80 | 90 | 1160 | 500 | 1240 | 610 | 1350 | 605 |
訂貨說明
1、訂貨時請?jiān)敿?xì)注明型號、規格、安裝及結構
形式和閘門中心到平臺距離M。
2、 本公司系列閘門正向承壓水頭WlOm,超過 此水頭時，需特殊訂貨。當閘門兩面均承受水壓且反 向水頭大于3m時，請選用雙向閘門，其安裝必須采 用附壁式方式，埋件同單向閘門，但G小于120的應按 120 取。
3、 閘門門體及門框材料一般用灰鑄鐵制造，若 需要球墨鑄鐵閘門或不銹鋼焊接閘門，請注明。
4、 地腳螺栓由用戶自備，需要時請注明。
5、 為了更好地服務于用戶，非標規格的閘門， 我公司可為用戶提供預埋件詳圖。
