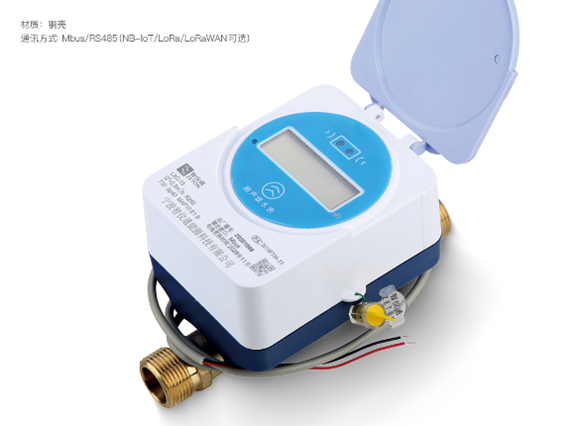

超聲波系列水表
LXC-15~40
水利儀器儀表 - 水表
超聲波水表是組對超聲波傳感器在確定流向管段中互射超聲波，測得反射達到對方發射面的時間差，積算出單位時間內水的流速。再依據管段截面積、時間，積算出通過管段的水量。是電子水表。適用于各種建筑的管道自來水供水計量。可與遠傳控制閥、數據采集器、集中器、管理軟件組合搭建“水計量智慧管理系統”，實現水計量智慧管理。
適用標準： ISO 4064 B級 CJT434-2013超聲波水表
一、特點：
l 主菜單顯示累計流量（m3）、流速、（m3/h）、水溫（℃）、水表編號、累計工作時間、故障信息等豐富內容；
l 無機械傳動部件，零磨損；
l 通訊接口標配紅外、M-Bus遠傳接口，可提供（如：MBUS、RS485、4-20mA、脈沖、無線470MHz、GPRS/NB-IoT/LoRa/LoRaWAN）多種接口，實現遠傳抄表功能，方便管理節省運營成本。
l 支持實時數據通訊，確保數據的準確和閥門控制時效（適用MBUS/RS485/LoRa/LoRaWAN）。
l 自動檢測、異常診斷、實時報警功能（電池電量檢測、流量信號檢測、管道泄漏檢測、水流方向檢測）；
l 專業的管道設計，確保被測水場流態穩定。
二、技術參數：
項 目 | 參 數 | |
公稱直徑 | DN15~DN40 | |
量程比R:Q3/Q1 | 250、400、500、800、1000 | |
壓力損失等級 | Δp40 | |
被測介質 | 水、均質液體，并充滿被測管道 | |
精度等級 | 2級 | |
最大允許工作壓力 | 1.6MPa | |
工作環境 | -25℃～+95℃，≤100%RH | |
溫度等級 | T30 | |
上游流場敏感度等級 | U10 | |
下游流場敏感度等級 | D5 | |
氣候和機械環境條件 類別 | C類 | |
電磁兼容性等級 | E1 | |
按鍵 | 磁感應鍵 | |
顯示器 | 液晶8位數字+提示符 | |
顯示內容 | 瞬時流量（m3/h）、累積流量（m3）、屏幕檢測、表地址、累計工作時間、日期（年/月/日）、口徑、軟件版本 | |
顯示范圍 | 0m3～＋9999.9999m3 | |
數據通訊 | 光電接口 | 波特率2400bps,采用基于CJ/T 188自定義協議 |
485通訊 | 波特率2400bps,傳輸距離≤1200m,CJ/T 188自定義協議 | |
工作電源 | ER18505鋰亞電池DC3.6V（電池可連續工作6年以上） | |
功耗 | ＜0.2mW | |
防護等級 | IP68 | |
存儲溫度 | -25℃～+55℃ | |
數據線長度 | 1.0 m |
示值誤差：
從包括最小流量（Q1）在內到不包括分界流量（Q2）的最低區中的最大允許誤差為±5％，從括分界流量（Q2）在內到包括過載流量（Q4）的高區中最大允許誤差為±2％。
流量參數表
公稱口徑 | 過載流量 Q4（m3/h） | 常用流量 Q3（m3/h） | 分界流量 Q2（m3/h） | 最小流量 Q1（m3/h） |
DN15 | 3.125 | 2.5 | 0.016 | 0.01 |
DN20 | 5 | 4.0 | 0.025 | 0.016 |
DN25 | 7.875 | 6.3 | 0.040 | 0.0252 |
三、外型尺寸：
公稱直徑 | DN20 | DN25 | DN32 | DN40 |
螺紋 | G1B | G1?B | G1?B | G2B |
L(mm) | 116.5 | 116.5 | 116.5 | 116.5 |
L1(mm) | 195 | 225 | 180 | 200 |
H(mm) | 96.5 | 107 | 110 | 115 |
W(mm) | 97 | 97 | 97 | 97 |
5.2、超聲波（閥控）水表
LXC-15WF~25WF LXC-15F~25F
◆產品概述
l 超聲波閥控表是采用超聲波檢測技術的新型智能全電子式閥控水表。該儀表集測量、積算、顯示、閥門控制、NB無線通訊于一體，采用微功耗技術，電池可使用8年以上，可實現最小流量0.001 m3/h的準確測量，同時儀表具有體積小、穩定性好、抗干擾能力強等特點。
l 采用了超聲測流技術，可實現多角度安裝，儀表測量不受影響，同時使管道壓力損失降到最低。?
l 可以通過NB無線遠程控制閥門開關，以實現用戶對用水的遠程控制。
l LXC-15F~25F外置雙電池，可方便更換，延遲水表使用壽命。
l 專門用于居民住宅小區分戶計量
l 本產品執行標準：
《GB/T778.1-2018封閉滿管道中水流量的測量 飲用冷水水表和熱水水表 第1部分：規范》《GB/T 778.2-2018 封閉滿管道中水流量的測量 飲用冷水水表和熱水水表 第2部分 安裝要求》《GB/T778.3-2018 封閉滿管道中水流量的測量 飲用冷水水表和熱水水表 第3部分 試驗方法和試驗設備》
l 出廠檢定依據中華人民共和國國家計量檢定規程《JJG 162-2009冷水水表檢定》標準。
◆ 技術參數
參數 | 性能 | |
公稱直徑 | DN15~DN20 | |
Q3/Q1 | 250 | |
壓力損失等級 | Δp40 | |
被測介質 | 水、均質液體，并充滿被測管道 | |
準確度等級 | 2級 | |
最大允許工作壓力 | 1.0MPa | |
工作環境 | 5℃～+55℃，≤100%RH | |
溫度等級 | T30 | |
上游流場敏感度等級 | U10 | |
下游流場敏感度等級 | D5 | |
氣候和機械環境等級 | B類 | |
電磁兼容性等級 | E1 | |
按鍵 | 觸摸按鍵 | |
顯示器 | 液晶8位數字+提示符 | |
顯示內容 | 瞬時流量（m3/h）、累積流量（m3）、屏幕檢測、表地址、累計工作時間、日期（年/月/日）、口徑、軟件版本 | |
顯示范圍 | 累積流量：0m3～＋99999.999m3 | |
數據通訊 | 光電接口 | 波特率2400bps,采用基于CJ/T 188自定義協議 |
無線通訊 | 調制方式：NB-IoT通訊/LoRa | |
工作電源 | 兩節電池供電DC3.6V（電池可連續工作8年以上）； | |
功耗 | ＜0.2mW | |
防護等級 | IP68 | |
存儲溫度 | -25℃～+55℃ |
流量參數表
公稱口徑 | 過載流量 Q4（m3/h） | 常用流量 Q3（m3/h） | 分界流量 Q2（m3/h） | 最小流量 Q1（m3/h） |
DN15 | 3.125 | 2.5 | 0.016 | 0.01 |
DN20 | 5 | 4.0 | 0.025 | 0.016 |
DN25 | 7.875 | 6.3 | 0.040 | 0.0252 |
◆外形尺寸
公稱直徑 | DN15 | DN20 | DN25 | DN15 | DN20 | DN25 |
型號 | LXC-15WF~25WF | LXC-15F~25F | ||||
螺紋 | G?B | G1B | G1?B | G?B | G1B | G1?B |
L(mm) | 142 | 142 | 142 | 150 | 150 | 150 |
L1(mm) | 165 | 195 | 225 | 165 | 195 | 225 |
H(mm) | 98.2 | 98.2 | 98.2 | 92.5 | 92.5 | 92.5 |
W(mm) | 102 | 102 | 102 | 104 | 104 | 104 |
5.3、大口徑超聲波水表
規格/型號：DN50-1000 鐵殼 可定制NB-lot通訊
超聲波水表是組對超聲波傳感器在確定流向管段中互射超聲波，測得反射達到對方發射面的時間差，積算出單位時間內水的流速。再依據管段截面積、時間，積算出通過管段的水量,是電子水表。一般用于小區或單位主水管道管道自來水供水計量，也可用于廠礦單位生產用水考核計量。可與遠傳控制閥、數據采集器、集中器、管理軟件組合搭建“水計量智慧管理系統”，實現水計量智慧管理。
CJ/T 434-2013 超聲波水表
一、特點：
l 可定制M_Bus/RS485/NB-IoT等通訊協議，適合介入成熟抄表系統。
l 與抄表系統相結合，建立遠程抄表管理系統，真正實現抄表自動化。
l 通訊協議可靈活通用，滿足《CJ/T188-2012戶用計量儀表數據傳輸技術條件》
l 防護等級：IP68
l 顯示累計流量（m3）、流速（m3/h）、水溫（℃）、水表編號、累計工作時間、故障信息等；
l 無機械傳動部件，零磨損，零壓損；
l 雙聲道設計，測量精度：2級
l 通訊接口標配M-Bus遠傳接口，可選NB-loT、RS485、4-20mA、脈沖、無線470MHz、無線GPRS等多種接口。
l 具有電池電量、流量信號、管道泄漏、管道爆裂、水流方向等自檢告警功能；
l 專業的管道設計，確保被測水場流態穩定。
二、性能參數
公稱口徑 | 常用流量 Q3（m3/h） | 分界流量 Q2（m3/h） | 最小流量 Q1（m3/h） | 過載流量Q4（m3/h） | mm | 脈沖當量 （L） |
DN50 | 25 | 0.250 | 0.156 | 31.25 | 200 | 0.01 |
DN65 | 40 | 0.400 | 0.250 | 50 | 200 | 0.02 |
DN80 | 63 | 0.630 | 0.394 | 78.75 | 225 | 0.03 |
DN100 | 100 | 1.000 | 0.625 | 125 | 250 | 0.05 |
DN125 | 160
| 1.600 | 1.000 | 200 | 250 | 0.1 |
DN150 | 250 | 2.500 | 1.562 | 312.5 | 300 | 0.1 |
DN200 | 400 | 4.000 | 2.500 | 500 | 350 | 0.2 |
DN250 | 630 | 6.300 | 3.938 | 787.5 | 450 | 0.3 |
DN300 | 1000 | 10.000 | 6.250 | 1250 | 500 | 0.5 |
DN350 | 1400 | 14.000 | 8.750 | 1750 | 500 | 0.5 |
DN400 | 1600 | 16.000 | 10.000 | 2000 | 500 | 0.8 |
DN500 | 2500 | 25.000 | 15.625 | 3125 | 500 | 1.5 |
測量精度 | 誤差在高區(Q2≤Q≤Q4)為±2%，低區（Q1≤Q＜Q2）為±5%。 | |||||
量程比 | Q3/Q1=160,可擴展200、250、400、500、800、1000 | |||||
安裝連接方式 | 法蘭連接 | |||||
壓力損失等級 | Δp40
| |||||
壓力等級 | MAP10
| |||||
數據存儲 | 連續儲存前18個月的歷史記錄。 | |||||
斷電保護 | 停電后可保存斷電前所記錄累計流量及所對應的時間，電源恢復后自動恢復計量功能 | |||||
遠傳方式 | 標配M-Bus遠傳，可定制RS485、無線470MHz、無線GPR | |||||
電源 | 鋰亞電池26500 /MBUS遠傳供電 | |||||
保護等級 | IP65（IP68需定制） | |||||
工作環境 | 溫度：-15°C～+55°C，環境相對濕度：<90% | |||||
安裝位置 | 測量單位水管總?cè)肟?/p> | |||||
耐久性 | 使用周期≥6年 |
示值誤差：
從包括最小流量（Q1）在內到不包括分界流量（Q2）的最低區中的最大允許誤差為±5％，從括分界流量（Q2）在內到包括過載流量（Q4）的高區中最大允許誤差為±2％。
外形尺寸
公稱口徑 DN(mm) | 表長L(mm) | 表高H(mm) | 表寬W(mm) | 螺栓規格 | 螺栓孔數 |
DN50 | 200 | 220 | 170 | M16 | 4 |
DN65 | 200 | 240 | 185 | M16 | 4 |
DN80 | 225 | 255 | 250 | M16 | 8 |
DN100 | 250 | 275 | 270 | M16 | 8 |
DN125 | 250 | 305 | 300 | M16 | 8 |
DN150 | 300 | 335 | 330 | M20 | 8 |
DN200 | 350 | 395 | 380 | M20 | 8 |
DN250 | 450 | 455 | 450 | M20 | 12 |
DN300 | 500 | 505 | 500 | M20 | 12 |
DN350 | 500 | 565 | 560 | M20 | 16 |
DN400 | 500 | 620 | 610 | M24 | 16 |
DN500 | 500 | 620 | 720 | M24 | 20 |
